SPC58EC-DISP烧写问题

环境：
SPC5 Studio中打开或新建的工程已经编译通过；
已经安装UDE STK 4.10；
SPC5 Studio不能直接烧写程序，在SPC5 Studio中跳转到UDE STK 4.10中烧写程序，如图
在这里插入图片描述
图中“Execute and debug your application”无法触发烧写程序，所以要设置在SPC5 Studio中跳转到UDE STK 4.10中烧写程序

一、实现SPC5 Studio到UDE STK 4.10的跳转设置

1、找到SPC5 Studio编译完成后的烧写工程文件

在这里插入图片描述

2、设置烧写文件".wsx"默认为UDE STK 4.10打开

在这里插入图片描述

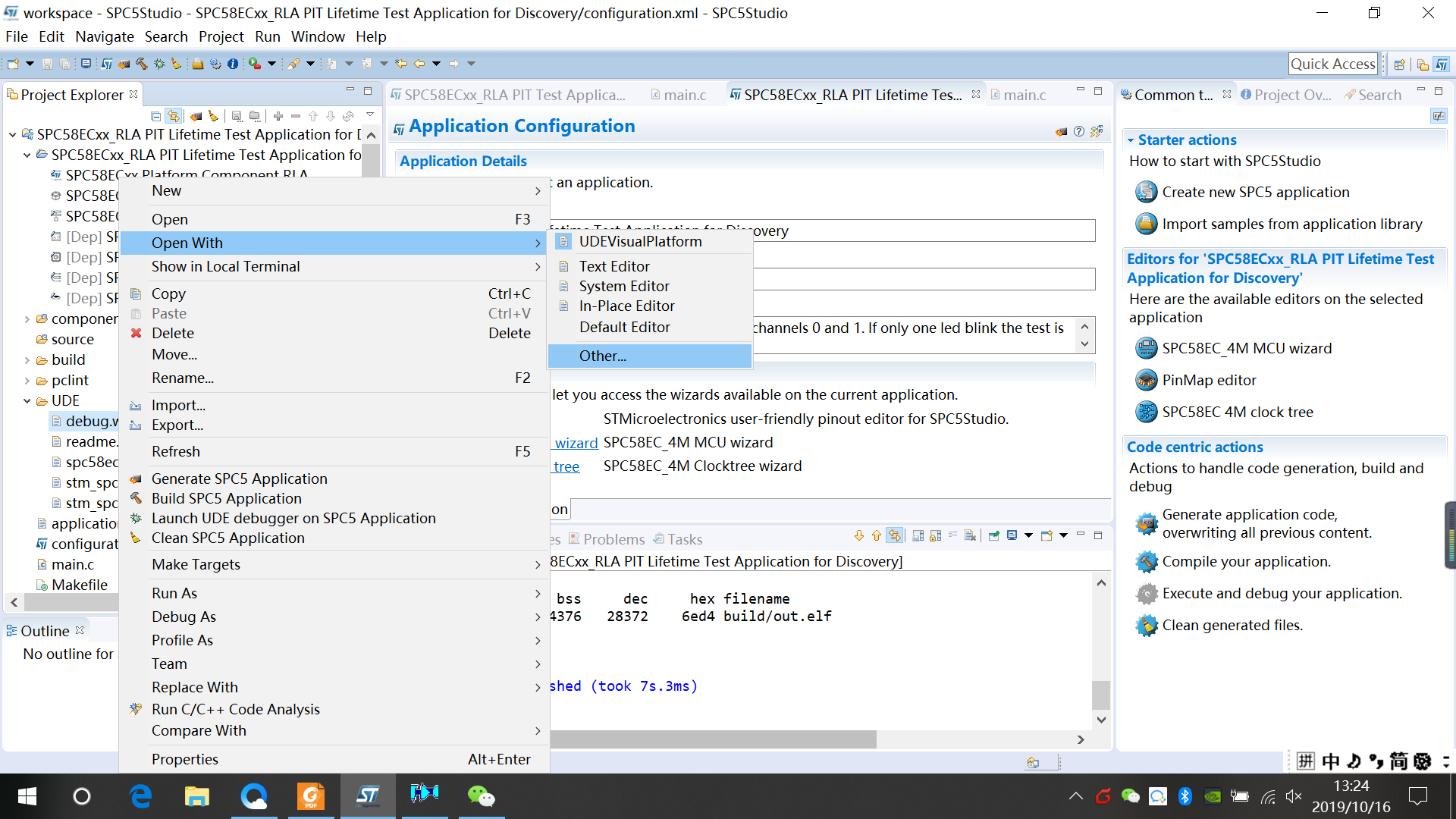

右击"debug.wsx"文件，选择“open with”，点击“other”；

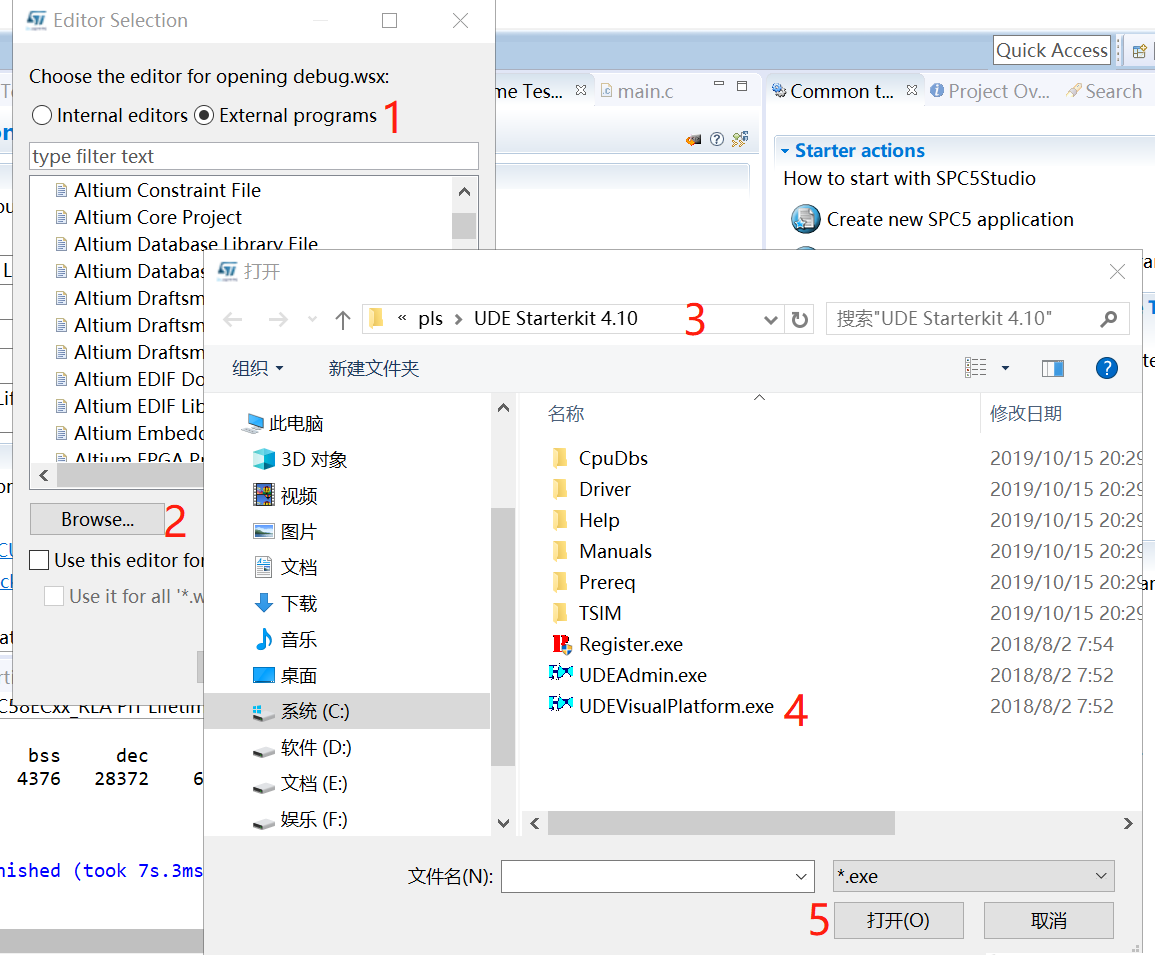

1、选择“External programs”
2、点击“Browse”
3、输入UDE STK 4.10的安装路径“C:\Program Files (x86)\pls\UDE Starterkit 4.10”
4、选择“UDEVisualPlatform.exe”
5、点击打开

完成以上步骤，如下图所示，勾选下面两项，并点击OK，完成跳转设置
在这里插入图片描述

二、烧录

1、跳转到烧录工具

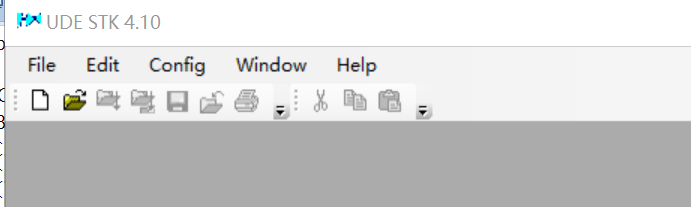

右击"debug.wsx"文件，选择“open”，出现下图界面
在这里插入图片描述

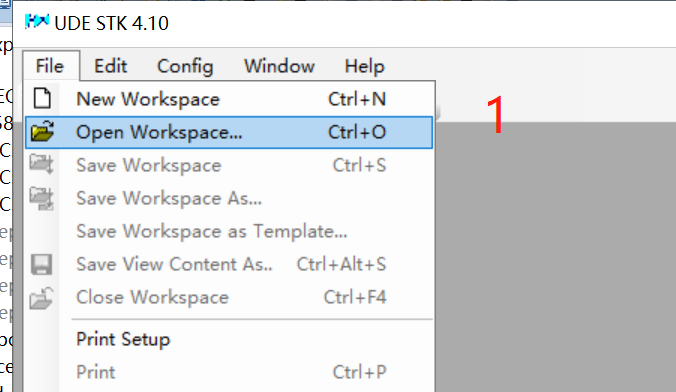

2、打开烧录文件工程

在这里插入图片描述

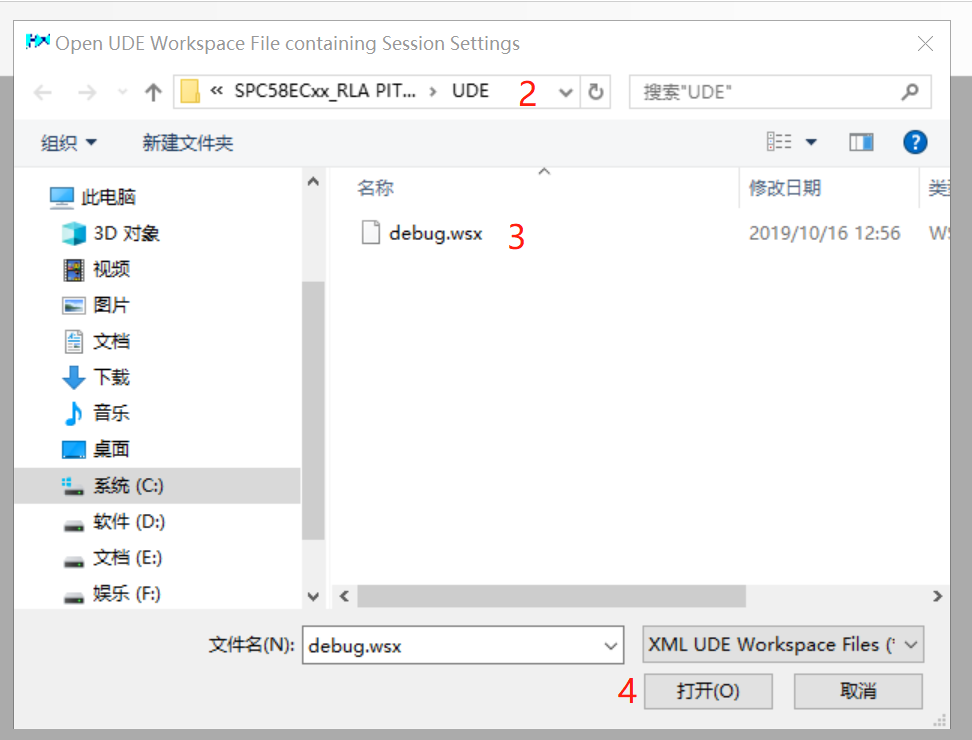

步骤2中打开要进行烧录的“debug.wsx”文件所在的工程文件夹

3、开始烧录文件

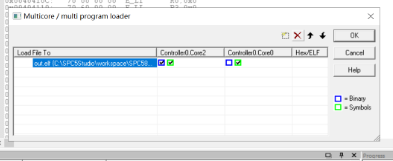

完成以上步骤正常会跳转到下图界面，表示硬件连接和驱动正常
在这里插入图片描述
点击OK开始进入烧录界面

步骤一，点击1，开始烧录
步骤二，烧录完成，点击2，关闭烧录界面

注意

完成以上步骤就已经完成烧录工作，但是由于使用 SPC5-UDESTK 4.10.04， win10 操作系统，有时会出现 SPC5-UDESTK 和目标板连接异常的情况，无法正常出现如下界面
在这里插入图片描述
此时是无法建立和目标板的连接，在设备管理器中查看 PLS USB JTAG Adapter 状态正常。这时可以通过卸载、重装 PLS USB JTAG Adapter 驱动来解决这个问题。

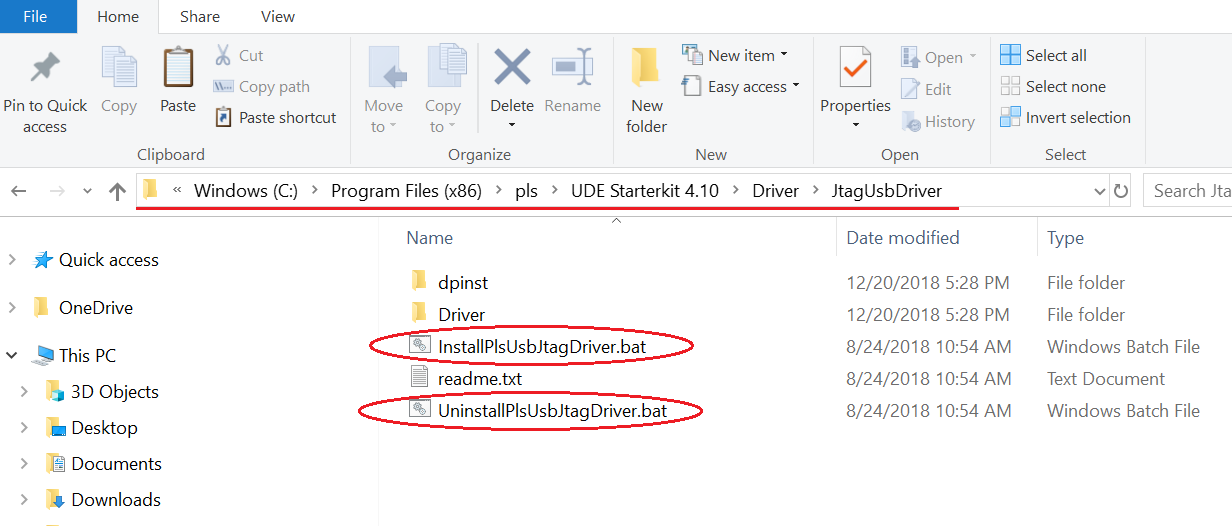

依次执行 SPC5-UDESTK 安装目录下 UninstallPlsUsbJtagDriver.bat 和
InstallPlsUsbJtagDriver.bat。
在这里插入图片描述
