配置VRRP备份组

原理概述：

       当VRRP配置为单备份组时，业务全部由Master设备承担，而Backup设备完全处于空闲状态，没有得到充分利用。VRRP可以通过配置多备份组来实现负载分担，有效地解决了这一问题。

       VRRP允许同一台设备的同一个接口加入多个VRRP备份组，在不同备份组中有不同的优先级，使得各备份组中Master设备不同，也就是建立多个虚拟网关路由器。各主机可以使用不同的虚拟组路由器作为网关出口，这样可以达到分担数据流而又相互备份的目的，充分利用了每一台设备的资源；

       VRRP的优先级取值范围中，255是保留给IP地址拥有者使用的，当一个VRRP路由器的物理接口IP地址和虚拟路由器的虚拟IP地址相同，这台路由器称为虚拟IP地址拥有者，VRRP优先级自动设置为255；优先级0也是特殊值，当Master设备删除VRRP配置停止运行VRRP时，会发送优先级为0的VRRP报文通知Backup设备，当Backup收到该消息后，立刻从Backup状态转为Mastup状态；

实验目的：

1. 理解VRRP多备份组的应用场景
2. 掌握VRRP多备份组的配置方法
3. 理解VRRP的运行优先级和配置优先级
4. 理解VRRP虚拟地址拥有者的应用

 首先做基础配置：

AR1:

#

interface GigabitEthernet0/0/0

 ip address 172.16.2.254 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 172.16.3.254 255.255.255.0

#

interface NULL0

#

ospf 1

 area 0.0.0.0

  network 172.16.2.0 0.0.0.255

  network 172.16.3.0 0.0.0.255

AR2:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.100 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 172.16.2.254 255.255.255.0

#

interface NULL0

#

ospf 1

 area 0.0.0.0

  network 172.16.1.0 0.0.0.255

  network 172.16.2.0 0.0.0.255

AR3:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.200 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 172.16.3.1 255.255.255.0

#

interface NULL0

#

ospf 1

 area 0.0.0.0

  network 172.16.1.0 0.0.0.255

  network 172.16.3.0 0.0.0.255

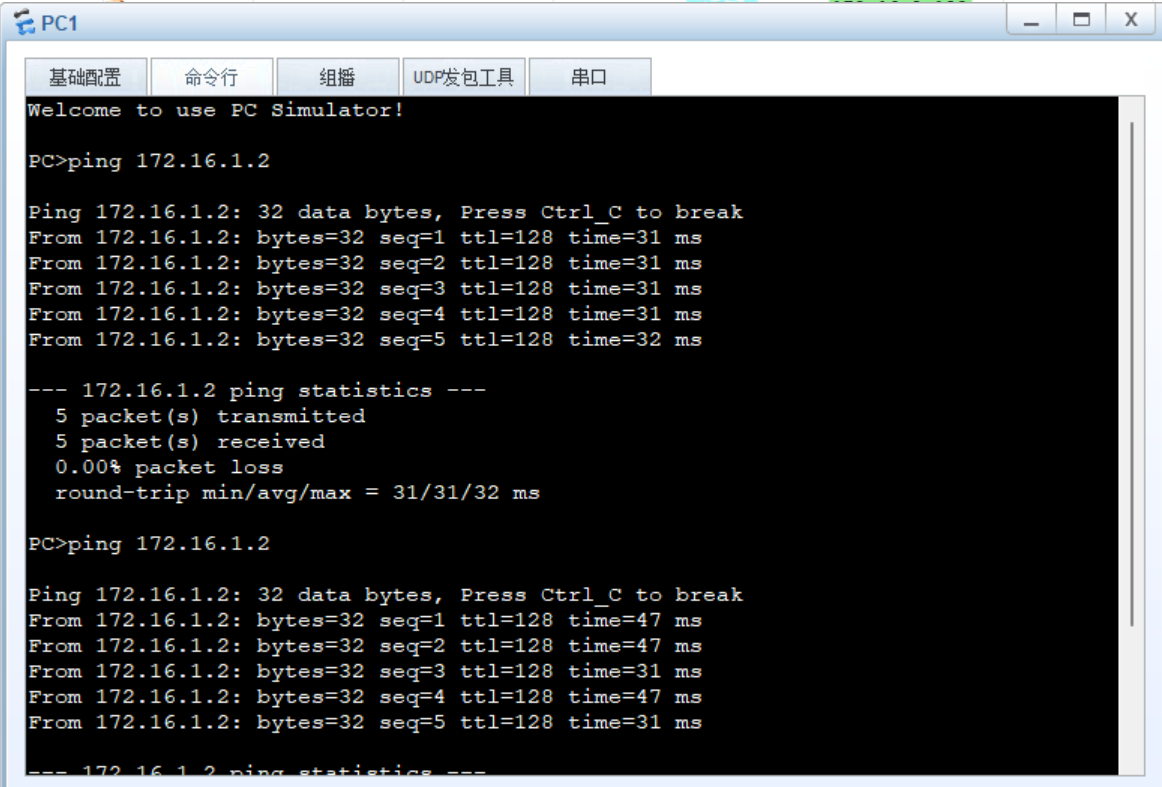

我们做好基础配置后，查看是否可以ping通；

 配置VRRP双备份组：

为了提高网络的可靠性，公司采用双出口

AR2:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.100 255.255.255.0

 vrrp vrid 1 virtual-ip 172.16.1.254

 vrrp vrid 1 priority 120



AR3:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.200 255.255.255.0

 vrrp vrid 1 virtual-ip 172.16.1.254

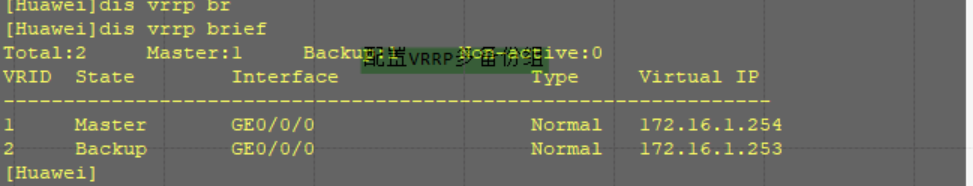

配置完成后查看VRRP信息：

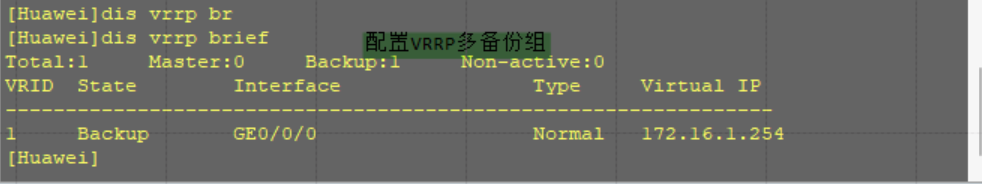

可以观察到，AR2为组1的Master，AR3为Backup。

AR2:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.100 255.255.255.0

 vrrp vrid 1 virtual-ip 172.16.1.254

 vrrp vrid 1 priority 120

 vrrp vrid 2 virtual-ip 172.16.1.253

AR3:

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.200 255.255.255.0

 vrrp vrid 1 virtual-ip 172.16.1.254

 vrrp vrid 2 virtual-ip 172.16.1.253

 vrrp vrid 2 priority 120

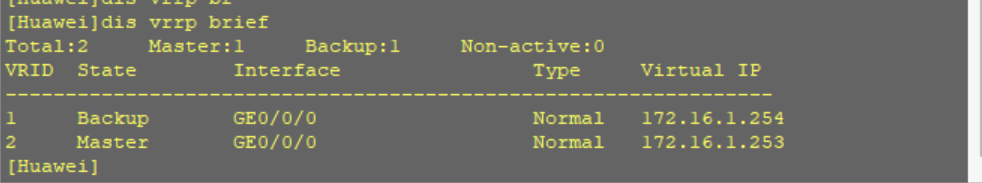

配置完成后，查看VRRP信息：

可以观察到AR3为组2的Master，AR2为Backup。

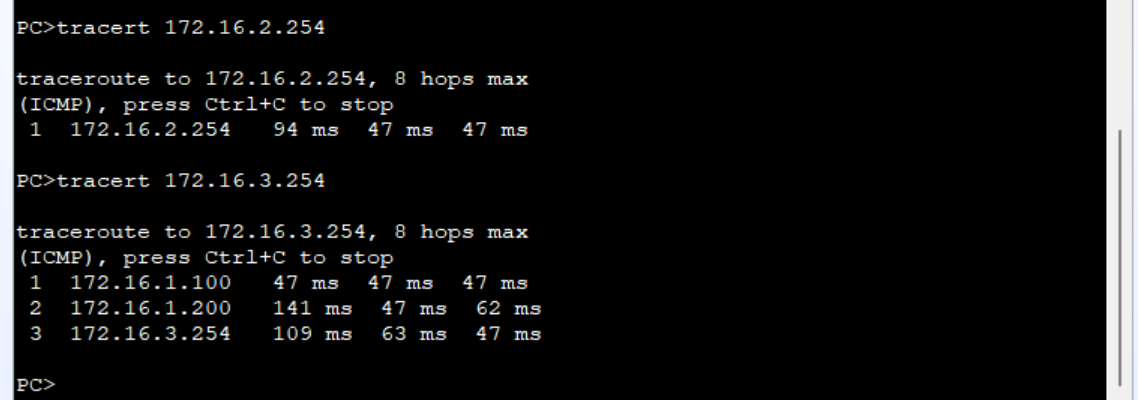

可以观察到，我们实现了网络优化的需求；

验证VRRP抢占特性

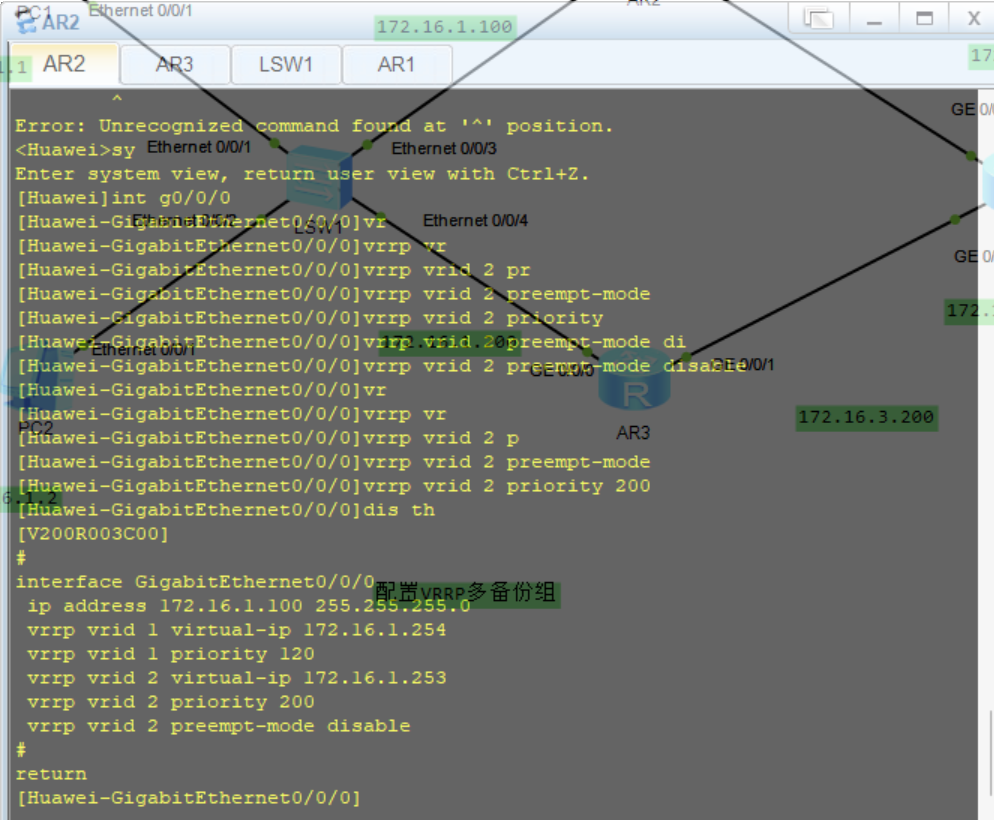

       在虚拟组2中AR3为Master路由器，优先级为120.现在虚拟组2中修改AR2的抢占模式为非抢占方式(默认是抢占方式),并将优先级改为200，即大于AR3的优先级；

AR2:

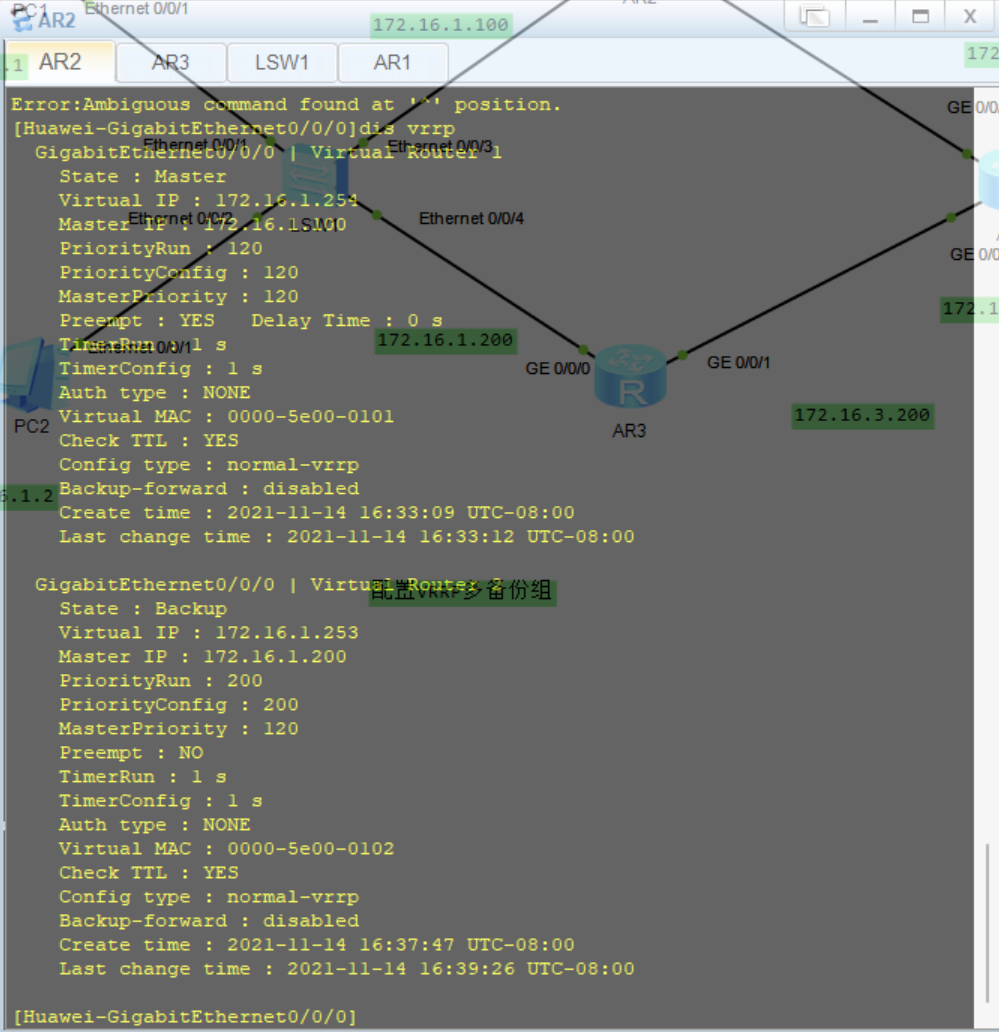

       可以观察到，尽管AR2的配置优先级大于AR3，并且最终运行优先级也大于AR3，但是由于AR2是非抢占模式，AR2不会抢占成为Master；

配置虚拟IP拥有者：

      在虚拟组1中，AR2的配置优先级为120，AR3的配置优先级为默认的100，AR2暂时是虚拟组1的Master路由器。现在网络管理员为了保证AR2在虚拟组1始终是Master，在AR2的G0/0/0接口上修改IP地址为172.16.1.254/24，这样AR2就成为了该虚拟组的虚拟IP地址拥有者；

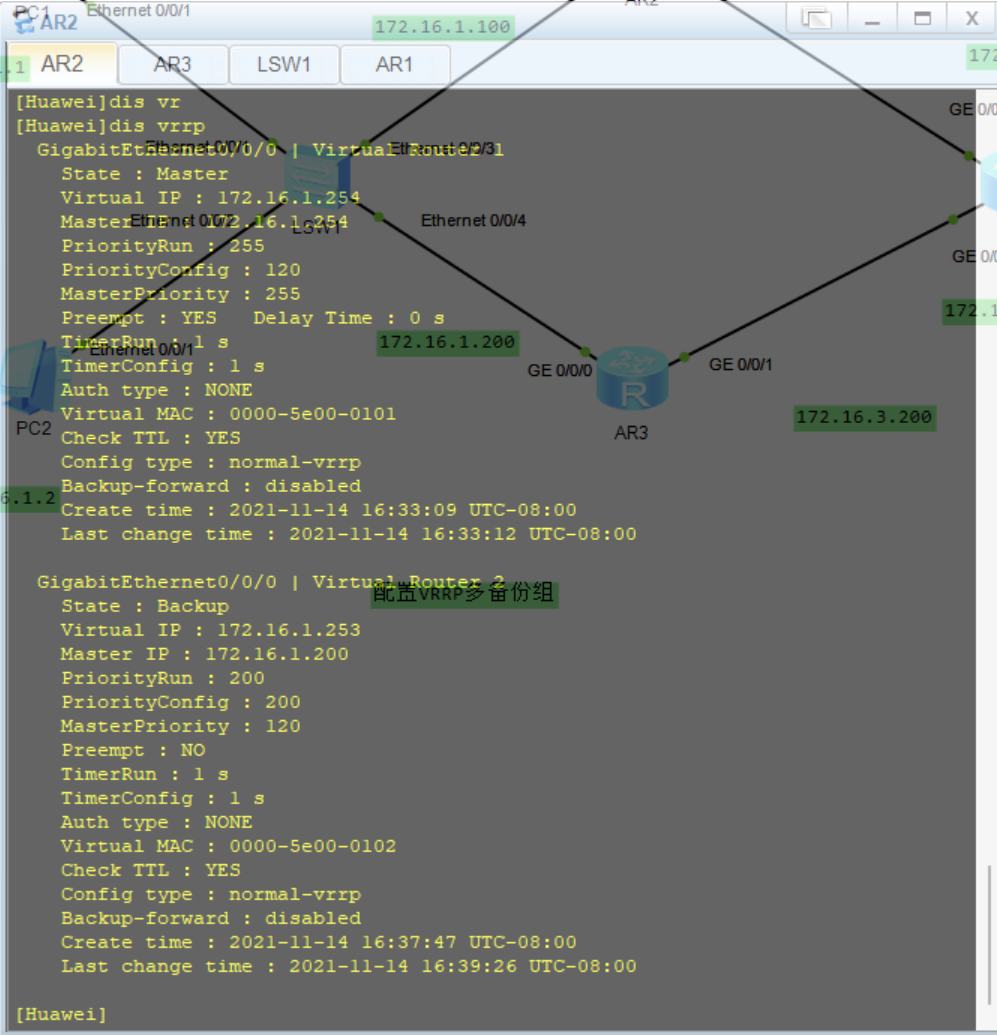

 查看AR2上的VRRP信息；

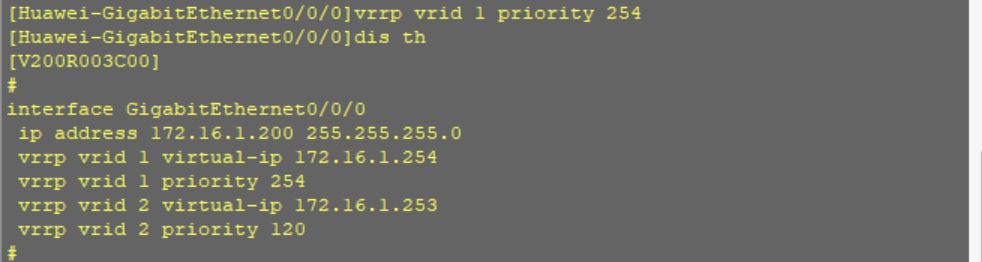

       可以观察到，，虽然AR2在虚拟组1的配置优先级为120，但是在成为了虚拟IP地址拥有者之后，其运行优先级为255，高于AR3的优先级254，所以AR3无法抢占成为该组的Master，这再次验证了Master的选举及抢占都是比较运行优先级。

 实验结束；

备注：如有错误，请谅解！

此文章为本人学习笔记，仅供参考！如有重复！！！请联系本人！
