ad18原理图器件批量修改_Altium Designer电路设计与仿真之二：原理图设计基础-程序员宅基地

本章将详细介绍关于原理图设计的一些基础知识，具体包括原理图的组成、原理图编辑器的界面、原理图绘制的一般流程、新建与保存原理图文件、原理图环境设置等。在整个电子设计过程中，电路原理图的设计是最稂本的基础。同样，在Altium Designer 16中，只有设计出符合需要和规则的电路原理图，才能对其顺利进行仿真分析，最终变为可以用于生产的PCB印制电路丈件。

2.1 原理图的组成

原理图，即为电路板在原理上的表现，它主要由一系列具有电气特性的符号构成。PCB各个组成部分在原理图上的对应关系体如下：

（1）Component（元件）：在原理图设计中，元件将以元件符号的形式出现。元件符号主要由元件管脚和边框组成，其中元件管脚需要和实际的元件一一对应。

（2）Copper（铜箔）：在原理图设计中，铜箔分别有如下表示:

导线：原理图设计中导线也有自己的符号，它以线段的形式出现。在Altium Designer中还提供了总线用于表示一组信号，它在PCB上将对应一组铜箔组成的时间导线。
焊盘：元件的管脚对应PCB板上的焊盘。
过孔：原理图上不涉及PCB板的走线，因此没有过孔。
覆铜：原理图上不涉及PCB板的覆铜，因此没有覆铜的对应物。

（3）Silkscreen Level（丝印层）：丝印层是PCB板上元件的说明文字，它们在原理图上对应于元件的说明文字属性。

（4）Port（端口）：在原理图编辑器中引入的端口不是指硬件端口，而是为了建立跨原理图电气连接而引入的具有电气特性的符号。原理图中采用了一个端口，该端口就可以和其他原理图中同名的端口建立一个跨原理图的电气连接。

（5）Net Label（网络标号）：网络标号和端口类似，通过网络标号也可以建立电气连接。原理图中网络标号必须附加在导线、总线或元件管脚上。

（6）Supply（电源符号）：这里的电源符号只是标注原理图上的电源网络，并非实际的供电器件。

总之，绘制的原理图由各种元件组成，它们通过导线建立电气连接。在原理图上除了元件之外，还有一系列其他组成部分帮助建立起正确的电气连接，整个原理图能够和实际的PCB对应起来。

原理图作为一张图，它是绘制在原理图图纸上的，在绘制过程中引入的全部是符号，没有涉及实物，因此原理图上没有任何尺寸概念。原理图最重要的用途就是为PCB板设计提供元件信息和网络信息，并帮助用户更好地理解设计原理。

2.2 原理图编辑器界面简介

2.3 原理图设计的一般流程

原理图设计是电路设计的第一步，是制板、仿真等后续步骤的基础。因而，一幅原理图正确与否，直接关系到整个设计的成功与失败。另外，为方便自己和他人读图，原理图的美观、清晰和规范也是十分重要的。

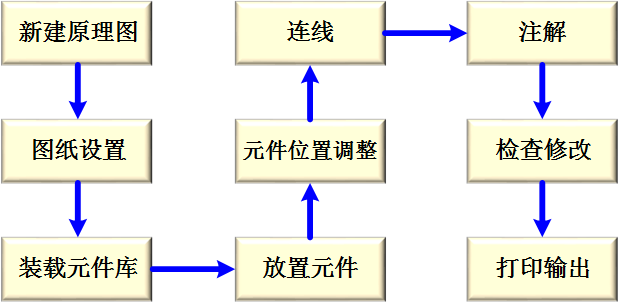

原理图设计的一般流程

（1）新建原理图。这是设计一幅原理图的第一个步骤。

（2）图纸设置。图纸设置就是要设置图纸的大小、方向等信息。图纸设置要根据电路图的内容和标准化要求来进行。

（3）装载元件库。装载元件库就是将需要用到的元件库添加到系统中。

（4）放置元件。从装入的元件库中选择需要的元件放置到原理图中。

（5）元件位置调整。根据设计的需要，将己经放置的元件调整到合适的位置和方向，以便连线。

（6）连线。根据所要设计的电气关系，用导线和网络将各个元器件连接起来。

（7）注解。为了设计的美观、清晰，可以对原理图进行必要的文字注解和图片修饰，这些都对后来的PCB设置没有影响，是为了方便自己和他人读图。

（8）检查修改。设计基本完成后，应该使用Altium Designer提供的各种校验工具，根据各种校验规则对设计进行检查，发现错误后进行修改。

（9）打印输出。设计完成后，根据需要，可选择对原理图进行打印，或者制作各种输出文件。

2.4 原理图图纸设置

在原理图绘制过程中，可以根据所要设计的电路图的复杂程度，首先对图纸进行设置。虽然在进入电路原理图编辑环境时，Altium Designer会自动给出默认的图纸相关参数，但是在大多数情况下，这些默认的参数不一定适合用户要求，尤其是图纸尺寸的大小。用户可以根据设计对象的复杂程度来对图纸的大小及其他相关参数重新定义。

执行“设计”→“文档选项”命令，或在编辑窗口中右击，在弹出的快捷菜单中选择“选项”→“文档选项”命令，或按【do】快捷键，系统将弹出“文档选项”对话框。

在该对话框中，有“方块电路选项”、“参数”、“单位”和Template等4个选项卡，利用其中的选项可进行相应设置。

详细阐述见：【Altium Designer原理图图纸设置详述】

完成图纸设置后，单击“文档选项”对话框中的“确定”按钮，进入原理图绘制的流程。

2.5 原
