晶体三极管的输入特性和输出特性_三极管输出特性_逝者_如斯的博客-程序员宅基地

技术标签：三极管输出特性三极管输入特性模拟电子技术

一，晶体管的共射输入特性

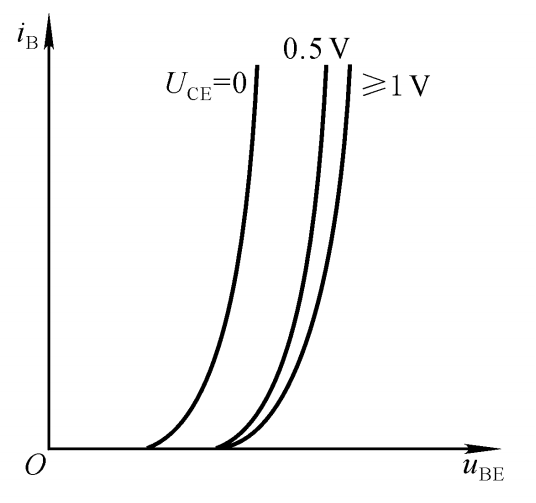

下图为输入特性曲线：

当UCE = 0时，相当于集电极与发射极短路，即发射结与集电结并联。因此，输入特性曲线与PN结的伏安特性类似，呈指数关系。
当UCE增大时，曲线将右移。

对于小功率晶体管，UCE大于1V的一条输入特性曲线可以近似UCE大于1V的所有输入特性曲线。

二，输出特性

下图为输出特性曲线：

对于每一个确定的IB,都有一条曲线，输出特性的一族曲线。

截至区：发射结电压小于开启电压，且集电结反向偏置。
放大区：发射结正向偏置且集电结反向偏置。
饱和区：发射结与集电结均处于正向偏置。

本文链接：https://blog.csdn.net/KeepSomething/article/details/93669834
